用途
- 衝撃電圧発生装置用
- サージ吸収用
- コンデンサ充放電用
- 断路器用・アース抵抗用
- X線発生装置用
- 核融合装置用
- 電気集じん装置保護用
- 加速器装置用
- 整流器保護用
- ディストリビュータ用
- ダミーロード用
- その他の高電圧回路用
- 高周波回路用
特性（代表値）
| 項目 | 特性値 |
| 最高使用温度 | 250℃ |
| 温度係数 | -0.15～-0.01%/℃ |
| 耐電圧（1.2/50μs） | 図-7参照 |
| 通電抵抗変化率（定格500h） | +15%以下 |
| 短時間過負荷（10倍×5sec） | ±2%（MAX） |
| 短時間注入容量 | 90J/cm3 |
| 嵩比重 | 2.20～2.65 |
| 比熱 | 630J/(kg･K) |
| 熱膨張係数 | 5～7×10-6(/℃) |
AS・ASH標準仕様
| 型名 | 定格電力(W) | 寸法(mm) | 断面積 (c㎡) |
抵抗部 有効長 (cm) |
抵抗部 体積(c㎥) |
抵抗値製造範囲(Ω) | 最高使用 インパルス電圧 (kV) ※1 1.2/50μs |
許容注入 エネルギー (J) |
単重 (g) |
|||
| φD | φd | L | L1 | |||||||||
| ER2AS | 2 | 4.5±1.0 | – | 20±1 | 38±2 | 0.13 | 1.4 | 0.18 | 10～56000 | 3.5 | 14 | 0.6 |
| ER3AS | 3 | 8.5±1.0 | – | 25±1 | 38±2 | 0.50 | 1.8 | 0.90 | 10～18000 | 4.5 | 80 | 3 |
| ER5AS | 5 | 8.5±1.0 | – | 40±1 | 38±2 | 0.50 | 3.3 | 1.66 | 10～33000 | 9 | 140 | 5 |
| ER10AS | 10 | 14±0.5 | 8 | 60±1 | 10±2 | 1.04 | 3.4 | 3.52 | 18～22000 | 20 | 370 | 16 |
| ER20AS | 20 | 14±0.5 | 8 | 80±1 | 10±2 | 1.04 | 5.4 | 5.60 | 27～27000 | 30 | 560 | 22 |
| ER30AS | 30 | 20±0.8 | 14 | 100±1 | 13±2 | 1.60 | 6.8 | 10.9 | 22～22000 | 35 | 1060 | 42 |
| ER50AS | 50 | 20±0.8 | 14 | 200±2 | 15±2 | 1.60 | 16.4 | 26.3 | 47～56000 | 70 | 2450 | 85 |
| ER80AS | 80 | 25±1.0 | 18 | 250±2 | 22±2 | 2.36 | 20 | 47.3 | 47～47000 | 80 | 4360 | 157 |
| ER100AS | 100 | 25±1.0 | 18 | 300±2 | 22±2 | 2.36 | 25 | 59.1 | 56～100000 | 100 | 5430 | 188 |
| ER150AS | 150 | 40±1.3 | 28 | 300±2 | 22±2 | 6.41 | 25 | 160 | 27～27000 | 100 | 14760 | 510 |
| ER270AS | 270 | 50±1.5 | 38 | 450±2 | 25±3 | 8.29 | 39.4 | 327 | 22～22000 | 160 | 29850 | 989 |
| ER20ASH | 20 | 12±0.2 | 10±0.5 | 200±2 | 19±0.1 | 0.79 | 15.35 | 12.1 | 10～100000 | 85 | 1300 | 39 |
| ER40ASH | 40 | 12±0.2 | 10±0.5 | 300±2 | 19±0.1 | 0.79 | 23.35 | 19.9 | 20～170000 | 100 | 2000 | 60 |
| ER60ASH | 60 | 16±0.2 | 14±0.5 | 400±2 | 19±0.1 | 1.54 | 35.35 | 54.4 | 10～120000 | 150 | 5500 | 158 |
| ER80ASH | 80 | 16±0.2 | 14±0.5 | 500±3 | 19±0.1 | 1.54 | 45.35 | 69.8 | 15～150000 | 185 | 7000 | 199 |

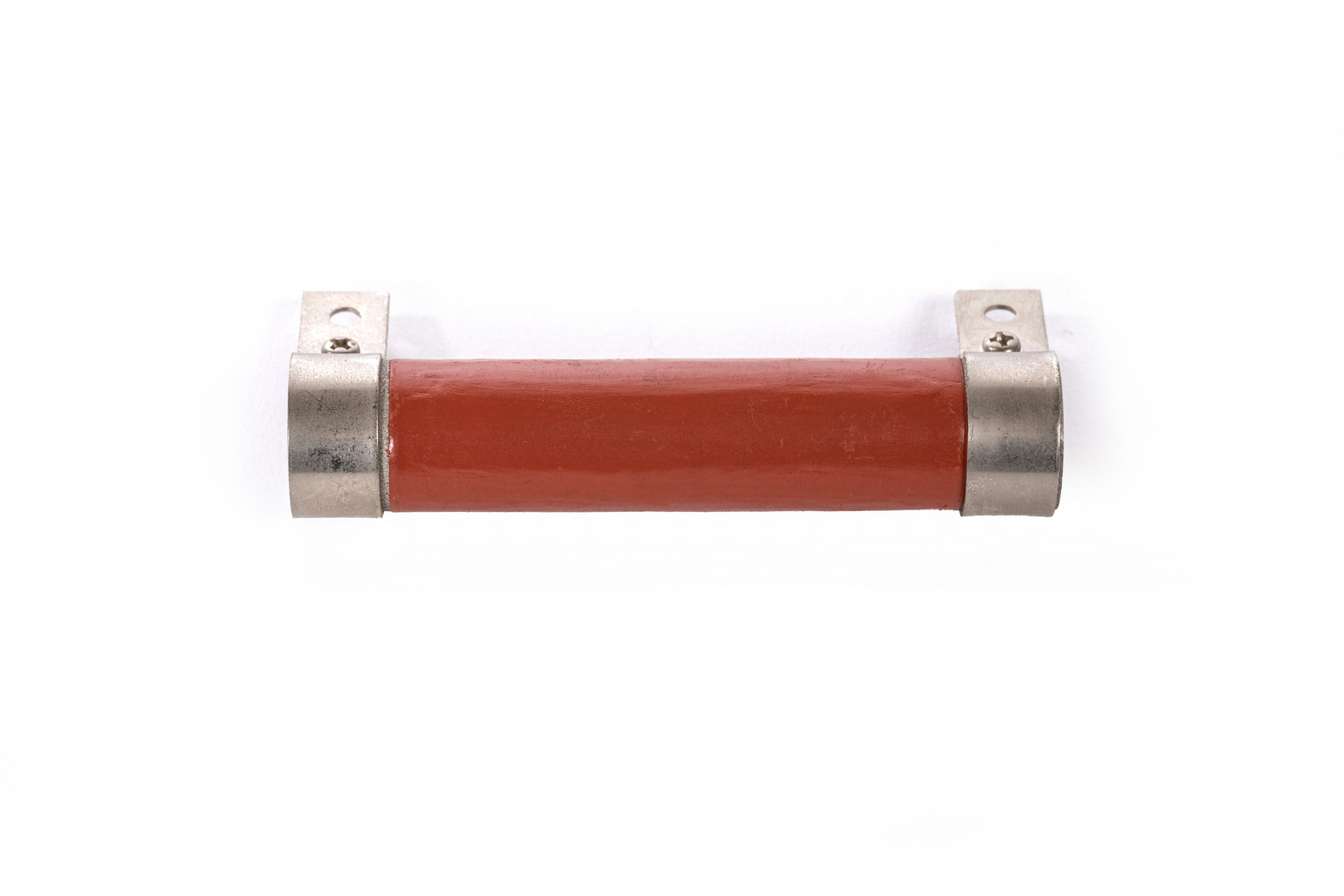

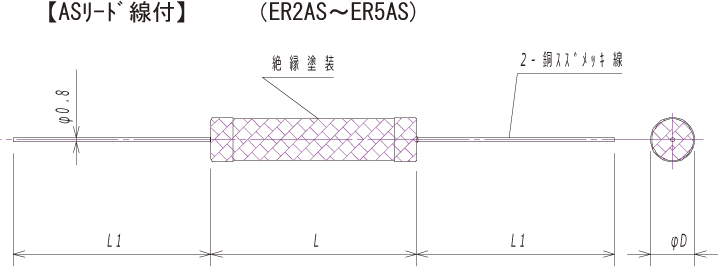

●ER2AS～ER5ASはリード線付です。
●ER10AS～ER270ASはご希望により標準金具を取り付け致します。（詳細は7項標準取付金具欄をご参照ください。）
●ASHは内径の無いムク形状となり、全て取付金具付となります。
●※1 最高使用インパルス電圧は抵抗値によって変わります。詳細は図-7をご参照ください。
●【注意】油中使用の場合は耐油塗装（最高使用温度85℃）を施しますので必ずご指示ください。
特性データ
図-3 AS・ASH軽減曲線
図-5 AS電力対表面温度上昇曲線(2)
図-7 比抵抗値対インパルス耐電圧曲線
(1.2/50μs･気中)
図-4 AS電力対表面温度上昇曲線(1)
図-6 ASH電力対表面温度上昇曲線
図-8 比抵抗値対抵抗温度係数(常温～200℃)
■AS・ASH抵抗器の使用上の注意点
●吸湿により抵抗値が増加する特性を有しています。抵抗増加の低減を図るため、常温で吸湿しない環境下にて保管してください。
●抵抗値は負荷により徐々に増加する傾向があります。長期使用に当たっては、抵抗器の表面温度が100℃以下となる負荷条件に設定頂くことが必要です。
●高電圧下で使用される際、比抵抗値2000Ω・cm以上の場合は抵抗値が低下する特性があります。ご確認のうえご使用をお願いします。
●AS・ASH抵抗器の電圧係数は比抵抗値・印加電圧により大きく変動する傾向があります。印加時の抵抗値が重要となる用途（分圧抵抗・計測用抵抗）ではご確認のうえご使用をお願いします。
●高インパルス電圧下で使用する際、100Ω以下の抵抗値では、電極部より火花が生ずる場合があります。放電防止処理や電極l構造を変更した対策品がございますのでお問い合せください。
●内径有り製品の油中使用に際しては、電極部とのシール性等の影響で、初期抵抗値に比較し5～20%程度の抵抗増加が起こりますのでご注意願います。油中でのご使用はASH製品を推奨します。
